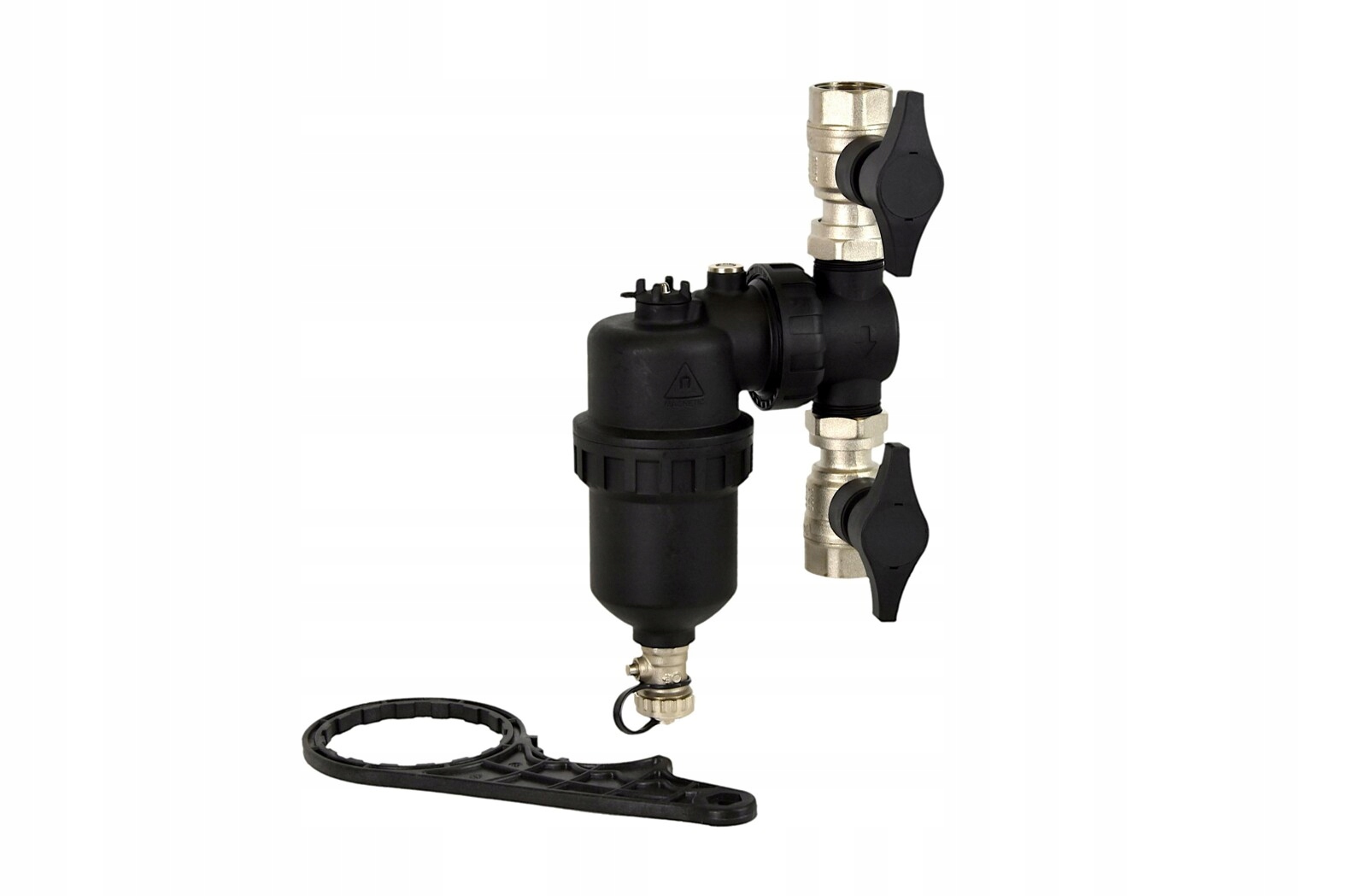

FILTR MAGNETYCZNY SEPARATOR ZANIECZYSZCZEŃ - FILTR IBO IBF-12 1" - EAN: 5903887253703

FILTR MAGNETYCZNY SEPARATOR ZANIECZYSZCZEŃ

IBO IBF-12 / 1"

Separatory zanieczyszczeń z podwójnym systemem filtrującym posiadają zarówno magnetyczny żelazny pierścień, jak i ekran filtrujący, wykonany ze stali nierdzewnej SS316L, który pozwala pochłaniać rdzę oraz filtrować cząstki o wielkości 50–100 um.

Separator magnetyczny zaprojektowany został w celu zatrzymywania zanieczyszczeń znajdujących się w układach centralnego ogrzewania. Współczesne układy wyposażone w wysoko wydajne układy zasilane kotłami, narażone są na awarię oraz zmniejszenie wydajności oraz efektywności pracy poprzez zanieczyszczenia tlenkami żelaza czyli głównym składnikiem rdzy, które powstają w wyniku korozji i odkładają się w formie osadu. Cząsteczki tlenku żelaza krążą po całym obiegu grzewczym, odkładając się w newralgicznych punktach instalacji, narażając cały układ na awarię np. pomp, zaworów, czy wymienników ciepła, a sama wydajność grzewcza kotła spada, co przekłada się na zwiększone koszty ogrzewania. Zastosowanie filtrów magnetycznych / separatorów zanieczyszczeń umożliwia zwiększenie ochrony całego systemu grzewczego, poprzez usunięcie większości zanieczyszczeń stałych, w skład których wchodzi żelazo lub tlenki żelaza zawieszone w płynie układu grzewczego, pozwalając na ochronę większości podzespołów całego układu. Filtry mogą być stosowane w instalacjach, w których występuje ciągła cyrkulacja czynnika grzewczego. Czynnik grzewczy może składać roztworu wody oraz glikolu, gdzie zawartość glikolu nie przekracza 50%. Filtry mogą być również stosowane w układach solarnych oraz chłodniczych, zatrzymując dodatkowo takie zanieczyszczenia jak piasek.

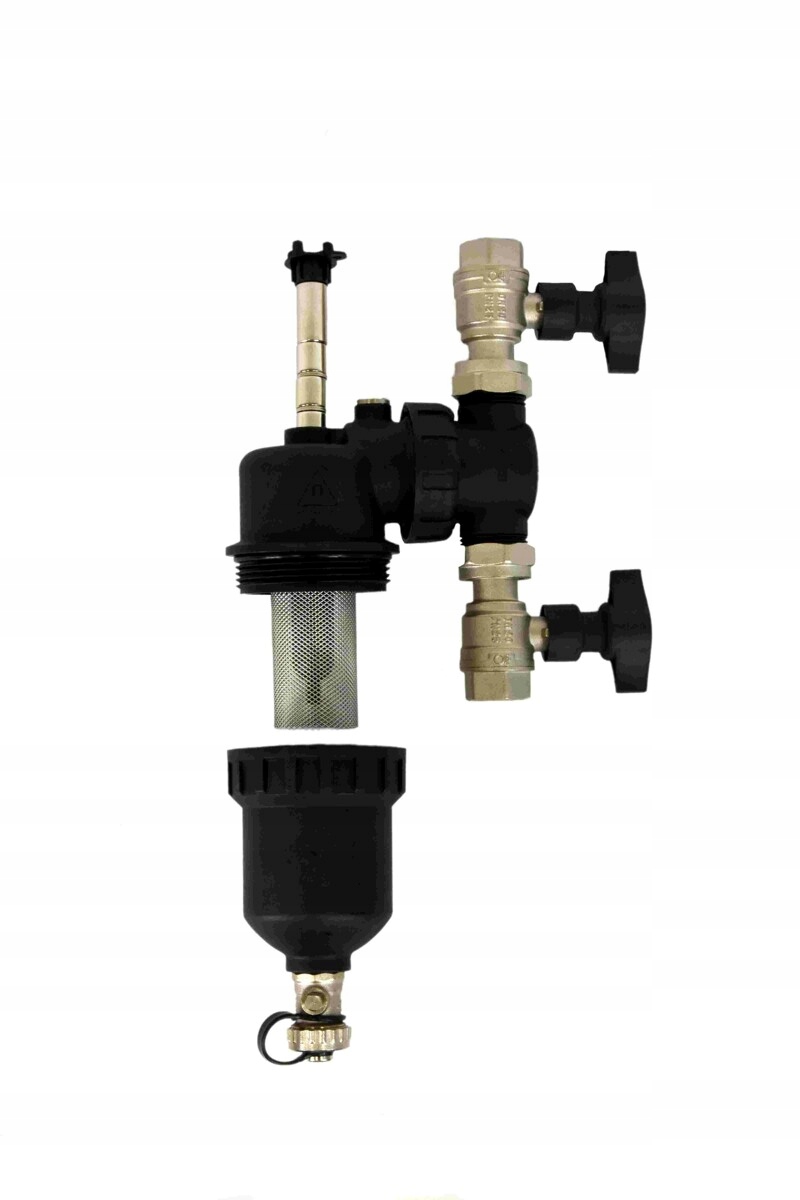

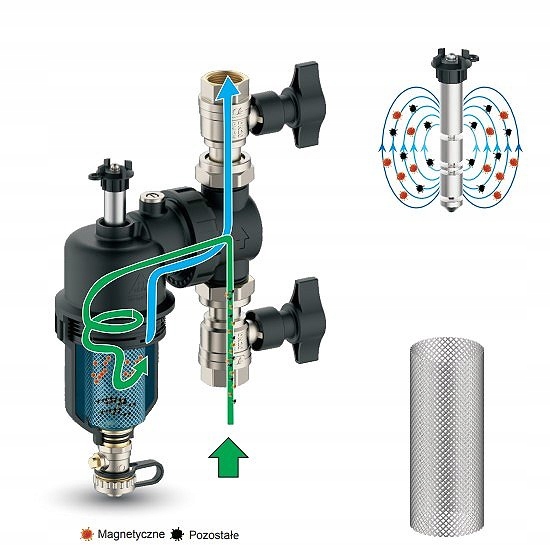

Filtry magnetyczne posiadają podwójną funkcję zatrzymywania zanieczyszczeń, zarówno tych ferromagnetycznych jak i niemagnetycznych, dzięki zastosowaniu podwójnej filtracji. Ciecz płynąca w układzie, musi przepłynąć przez filtr, aby zamknąć obieg. Osady, przepływając przez filtr, dzięki specjalnej konstrukcji zatrzymywane są na dwóch podzespołach filtrujących. Pierwszy element pozwalający na odfiltrowanie zanieczyszczeń ferromagnetycznych (odseparowanie magnetytu) to zamontowany na zewnątrz korpusu magnes o sile 9000 Gauss. Następny element pozwalający na odseparowanie zanieczyszczeń stałych niemagnetycznych to siatka / tuleja filtracyjna wewnątrz korpusu. Komora filtracyjna posiada większą średnicę niż króćce, co pozwala na miejscowe spowolnienie prędkości przepływu cieczy wewnątrz filtra, a tym samym spowolnienie zanieczyszczeń znajdujących się w cieczy. Dzięki takiej konstrukcji magnes ma możliwość przyciągania do siebie większości zanieczyszczeń ferromagnetycznych, z kolei większe cząsteczki, zarówno ferromagnetyczne jak i niemagnetyczne, zostają zatrzymane przez siatkę / tuleję filtracyjną. Następnie zgromadzone zanieczyszczenia mogą zostać usunięte poprzez zawór spustowy.

Dane techniczne:

• Maks. ciśnienie pracy - 8 bar / 0,8 Mpa
• Maks. temperatura cieczy - 100°C
• Filtracja - ≥ 500 µm
• Maks. przepływ - 90 l/min
• Siła magnesu - 9000 Gauss
• Przyłącza - 1"
• Materiał - PA66 + włókno szklane / miedź
• Wymiary - 288 × 203 mm

Montaż:

Filtry magnetyczne IBF–12 mogą być montowane w układach zarówno poziomych jak i pionowych, dzięki korpusowi regulowanemu w zakresie 360°, ułatwiającemu instalację w różnych miejscach. Filtr można montować w pozycji tylko pionowej ze względu na konstrukcję wkładu filtracyjnego. Wszystkie filtry magnetyczne powinny być zainstalowane na powrocie instalacji grzewczej za ostatnim grzejnikiem, a przed wejściem do kotła, zabezpieczając go przed zanieczyszczeniami, szczególnie w fazie rozgrzewania.

Ważne jest, aby zapewnić odpowiednią przestrzeń konserwacyjną podczas określania odpowiedniego miejsca instalacji. Montować zgodnie ze strzałkami przepływu umieszczonymi na korpusie filtra. Separatory mogą być montowane na przewodach poziomych, pionowych, jak również w pozycji kątowej. W celu ułatwienia czynności konserwacyjnych zalecany jest montaż dodatkowego zaworu odcinającego, również na przewodzie od separatora do źródła ciepła.

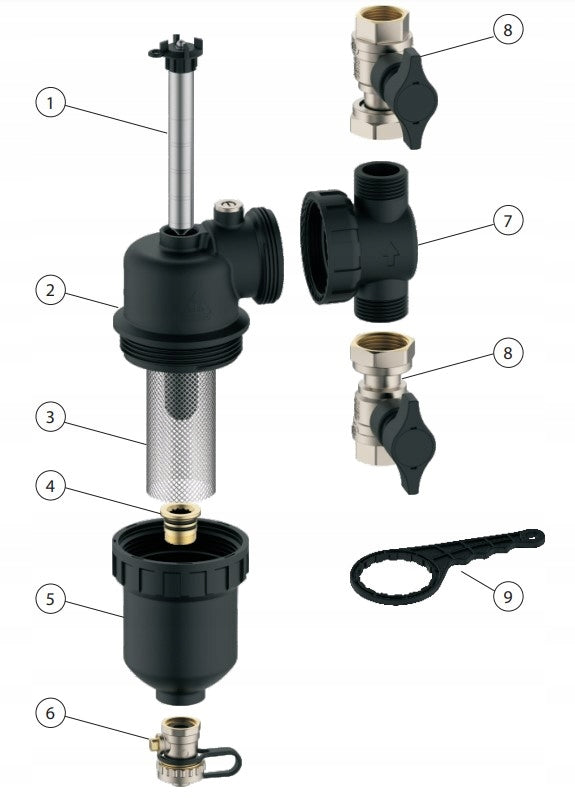

Budowa:

1. Wkład magnetyczny
2. Pokrywa korpusu
3. Siatka filtracyjna
4. Zawór
5. Korpus filtra
6. Korek spustowy
7. Korpus przyłączeniowy
8. Zawory odcinające
9. Klucz do pokrywy
